kimo凯茂MG系列液柱差压计

kimo凯茂MG系列液柱差压计随货提供：

1 压力计液体AWS.10

2 487接头

2 固定销

2 螺丝

1 白色PVC支架

1 使用说明

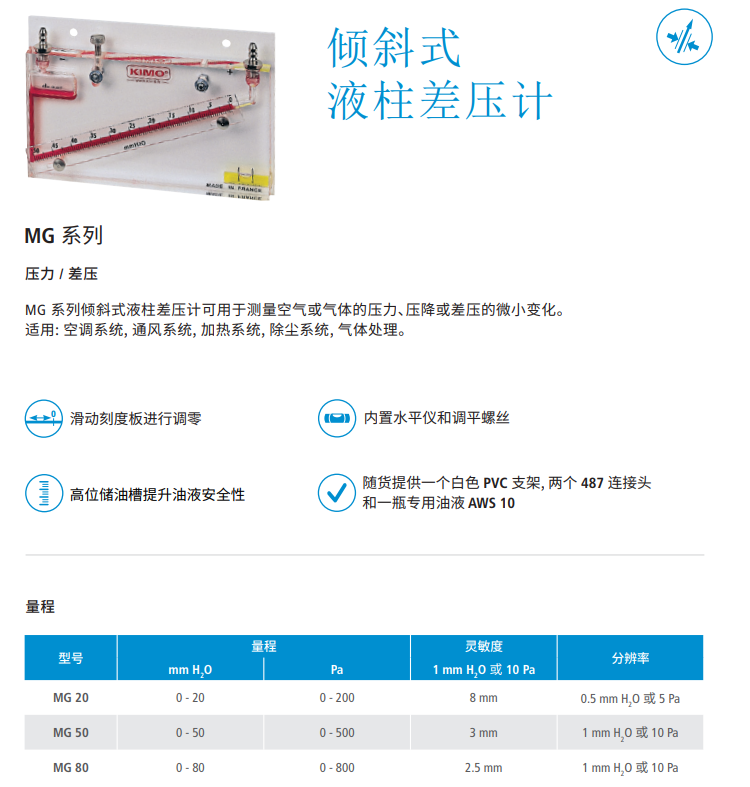

kimo凯茂MG系列液柱差压计量程：

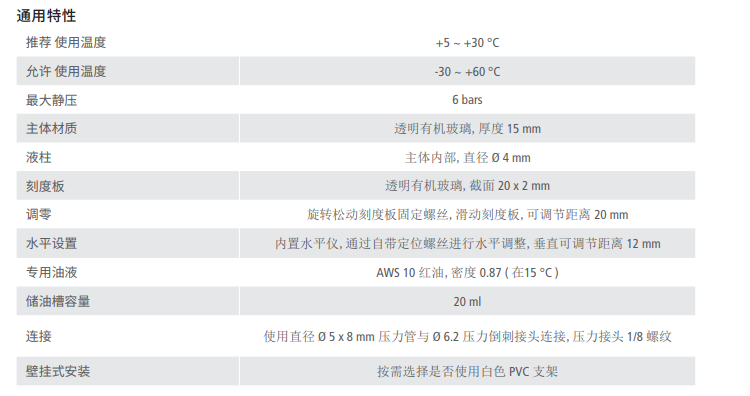

kimo凯茂MG系列液柱差压计通用特性：

kimo凯茂MG系列液柱差压计安装方法及注意事项：

安装方法

1.固定差压计:用2个螺丝将液柱差压计固定在墙面或垂直隔板上,螺丝最大尺寸:Ø5 mm

2.调节水平位置:使用内置水平仪和定位螺丝,调整至水平定位。

3.旋转取下储油槽上方压力接头:将液油缓慢倒入刻度处的零点。

4.旋转安装压力接头:注意不要过度旋紧。

5.连接差压计和压力源:用Ø5 x 8mm压力管连接液柱式差压计压力接头和被检测压力源。

注意事项：

正压测量:将压力管连接到右端的连接头(+)

负压测量:将压力管连接到左端的连接头(-)

差压测量:将最大压力连接到右端连接头(+),最低压力连接到左端连接头(-)。

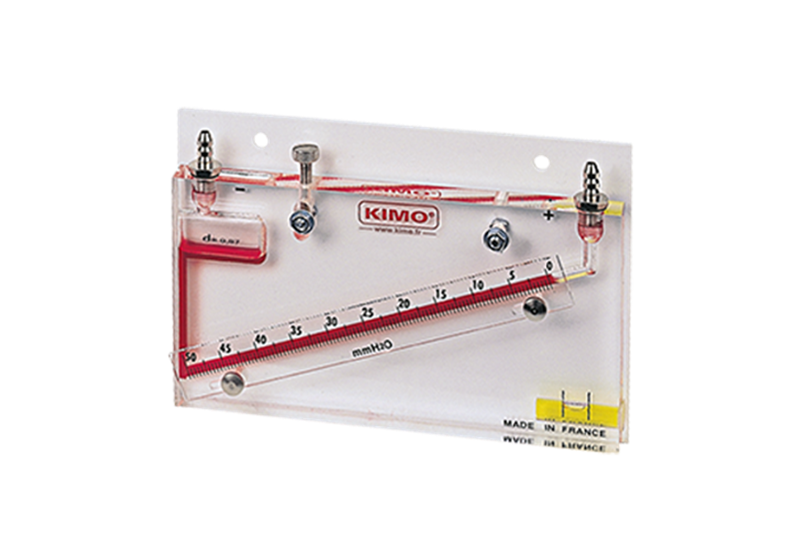

kimo凯茂MG系列液柱差压计图片展示：
